칩컨베어 사업부 소개
칩컨베어 사업은 공작기계 주변설비를 개발, 설계, 제작, 설치하는 창용기계공업사의 가장 핵심 사업입니다.
공작기계 산업을 대표하는 대형 Drill Master, CNC Horizontal Lathe, Vertical Lathe등과 같은 대형 공작기계와 국내 자동차 산업 발전의 근간이 되고
있는
CNC 자동선반등의 소형 공작기계에 공급되는 칩 컨베어, 쿨란트 여과장치, 칩처리 장치등을 주력으로 생산합니다.
끊임없는 기술개발과 사용자 중심 설계를 통한 고객 감동을 최우선 목표로 품질혁신을 실현합니다.
칩컨베어 사업은 가공장비의 기능과 목적, 칩의 크기와 종류에 따른 다양한 칩컨베어를 설계 제작하고 있습니다.
라인 컨베어의 100M 이상 길이의 대형 컨베어에서 부터 CNC 자동선반에 들어가는 소형의 기내 제품 이송 컨베어까지 제작하고 있습니다.
가공 제품의 정밀도를 높여 품질을 높이고자 하는 현 산업의 흐름에 따라 과거에 단순히 칩을 배출하는 기능 위주의 컨베어에서 칩과 절삭유 분리 및
여과력,
압축력, 다양한 종류의 칩의 수용력등이 컨베어의 중요한 기능으로 함께 발전하고 있습니다.
창용기계공업사는 획일적인 대량 생산 시스템에서
제작되는 제품에 만족하기보다 사용자의 의견을 적극 반영하여 다품종 소량생산 체제 속에 끊임없이 연구
하고 노력하여 최고의 명품 컨베어 생산에
주력하고 있습니다.
- Drill Master, CNC Horisontal Lathe, CNC Vertical Lathe등 대형 공작기계
가공시 배출되는 비교적 칩의 규모가 큰 Long / Short Chip 처리에 적합 - 20~100M 이상의 길이로 제작 가능하고 중앙 집중 방식의 라인 컨베어에 적용
- 비트 하부에 설치하여 공간 활용성을 높임
- Machine에 따라 맞춤형 제작으로 경제성이 뛰어남
- 공장 환경에 맞는 현장 맞춤 제작으로 고품질, 고효율 제품 공급
- Coolant Tank 는 Option으로 제작
- CNC Lathe, M/C가공시 배출되는 Long / Short Chip 처리에 적합
- Chip의 부피를 줄여 작업의 효율성을 높임
- 절삭유 배출이 줄어 가공 비용을 절감하며 공장 환경 개선 효과를 가짐
- 적은 공간에 설치가능하며, Chip 배출의 최대효과
- Machine에 따른 맞춤형 제작으로 경제성이 뛰어남
- 과부하 방지를 위한 토르크리미트가 부착되어 컨베어를 보호
- 표준화 및 양산품으로 고품질 최저가격으로 공급
- Coolant Tank 는 Option으로 제작
- 일반 쿨런트 필터링 시스템에 비해 별도의 필터링 장치가 필요없음
- 적은 면적에서 쿨런트의 칩 여과 정도를 높일 수 있고 연속적인 여과 가능
- 필터의 막힘을 방지하기 위한 FLUSHING장치 장착으로 항상 안정적인
쿨런트 공급 가능 - 알미늄 칩, 스틸 칩, 비철가공 칩, 복합가공 칩 등 다양한 재질의 칩처리 가능
- 사용할 여과 정도에 따라 50, 75, 100, 150, 200㎛까지 다양하게 필터 선정
- 필터의 종류는 PE계통의 NET FILTER, SUS계통의 ETCHING FILTER 사용
- 침전 칩은 컨베어 체인에 부착된 Scraper에 의해 외부로 배출
- 표준화 및 양산품으로 고품질 최저가격으로 공급
- Coolant Tank 는 Option으로 제작
- 드럼필터 컨베어 + 힌지 컨베어로 Long / Short Chip / 미세칩 처리에
아주 적합 - 일반 쿨런트 필터링 시스템에 비해 별도의 필터링 장치가 필요없음
- 적은 면적에서 쿨런트의 칩 여과 정도를 높일 수 있고 연속적인 여과가 가능
- 필터의 막힘을 방지하기 위한 FLUSHING장치 장착으로 항상 안정적인
쿨런트 공급 가능 - 알미늄 칩, 스틸 칩, 비철가공 칩, 복합가공 칩 등 다양한 종류의 칩처리 가능
- 사용할 여과 정도에 따라 50, 75, 100, 150, 200㎛까지 다양하게 필터 선정
- 필터의 종류는 PE계통의 NET FILTER, SUS계통의 ETCHING FILTER 사용
- 침전 칩은 컨베어 체인에 부착된 Scraper에 의해 외부로 배출
- 표준화 및 양산품으로 고품질 최저가격으로 공급
- Coolant Tank 는 Option으로 제작
- 드럼필터 컨베어 + 스크류 컨베어로 Long / Short Chip/ 미세칩 처리에
아주 적합 - 일반 쿨런트 필터링 시스템에 비해 별도의 필터링 장치가 필요없음
- 적은 면적에서 쿨런트의 칩 여과 정도를 높일수 있고 연속적인 여과가 가능
- 필터의 막힘을 방지하기 위한 FLUSHING장치 장착으로 항상 안정적인
쿨런트 공급 가능 - 알미늄 칩, 스틸 칩, 비철가공 칩, 복합가공 칩 등 다양한 재질의 칩처리 적용
가능 - 사용할 여과 정도에 따라 50, 75, 100, 150, 200㎛까지 다양하게 필터 선정
- 필터의 종류는 PE계통의 NET FILTER, SUS계통의 ETCHING FILTER 사용
- 침전 칩은 컨베어 체인에 부착된 Scraper에 의해 외부로 배출
- 표준화 및 양산품으로 고품질 최저가격으로 공급
- Coolant Tank 는 Option으로 제작

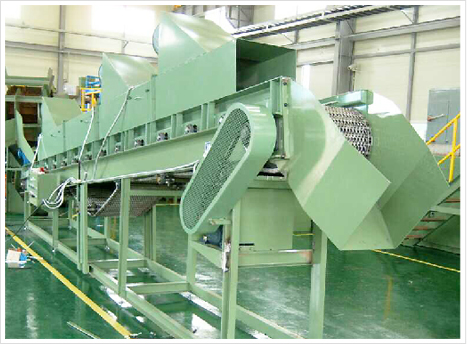

- 대형 공작기계에 적용 가능한 맞춤 컨베어 주문 제작
- 배출되는 칩의 형태와 크기가 불규칙하고 특화된 칩 처리 가능
- 공장 환경에 맞춘 구조 설계를 통한 안정적인 제품 가공 가능
- 피트 하부에 설치하여 공간 활용을 높이고 칩 배출의 최대효과
- Machine에 따라 맞춤형 제작으로 경제성이 뛰어남
- Coolant Tank 는 Option으로 제작
- 가공품, 고중량 제품 이송용으로 주로사용.
- 절삭 가공품이나 잔재 이송에 적합하며 소형 PRESS SCRAP처리에도 사용됨
- 다수의 컨베어를 연결하거나 이동이 편리하여 가공 환경에 맞춘 설치 가능
- 맞춤형 제작으로 경제성이 뛰어남
- 과부하 방지를 위한 토르크리미트가 부착되어 컨베어 보호
- 가공품, 단조품 고중량 제품 이송용으로 주로사용
- 가열된 단조제품의 냉각이송에 적합
- 작업환경이 좋지 못한 곳에서도 기능발휘
- 맞춤형 제작으로 경제성이 뛰어남
- CNC LATHE M/C가공시 배출되는 Long / Short Chip 처리에 아주 적합
- 소형 PRESS SCRAP처리에도 사용됨
- 고강도, 내유성 힌지 체인의 사용으로 잔고장이 없으며, 수명이 김
- 과부하 방지를 위한 토르크리미트가 부착되어 컨베어 보호
- 표준화 및 양산품으로 고품질 최저가격으로 공급
- Coolant Tank 는 Option으로 제작
- CNC Lathe, 전용기, M/C가공시 배출되는 Short Chip처리에 사용
- 주물가공 Chip처리에 적합
- 칩을 컨베어 바닥에 침전시켜 정밀 Scraper에 의해 칩을 제거
- 고장이 적고 여과능력이 뛰어나 일반적으로 널리 사용
- 여과정도를 향상시키기 위해 Magnet Type 제작도 가능
- 과부하 방지를 위한 토르크리미트가 부착되어 컨베어 보호
- 표준화 및 양산품으로 고품질 최저가격으로 공급
- Coolant Tank 는 Option으로 제작
- Hobbing, Broaching M/C 가공시 배출되는 전단형 Chip처리에 적합
- 소형 Press Scrap 이송에도 사용
- 점성이 높은 비수용성 Coolant의 칩 처리에 효율적
- Magnet를 이용한 칩 배출의 최대효과를 냄
- 맞춤형 제작으로 경제성이 뛰어남
- 부품 표준화로 고품질 최저가격으로 공급
- 과부하 방지를 위한 토르크리미트가 부착되어 컨베어 보호
- 표준화 및 양산품으로 고품질 최저가격으로 공급
- Coolant Tank 는 Option으로 제작

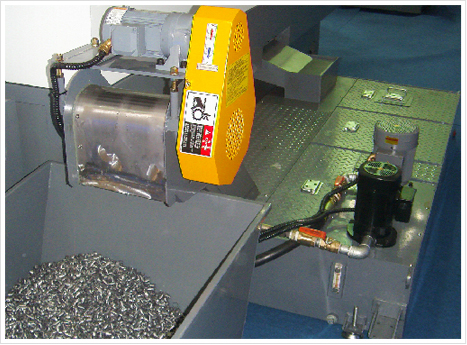

- 컨베어로 부터 배출되는 칩을 받아서 외부로 이동시키는 박스
- 케스트 바퀴 부착으로 이동이 쉽고 대형박스는 지게차로 운반이동이 가능
- 표준형, 회전형, 무컨베어형, 특주 제작형등 다양한 박스 보유
- 메쉬망과 벨브를 통해 칩과 절삭유를 분리
